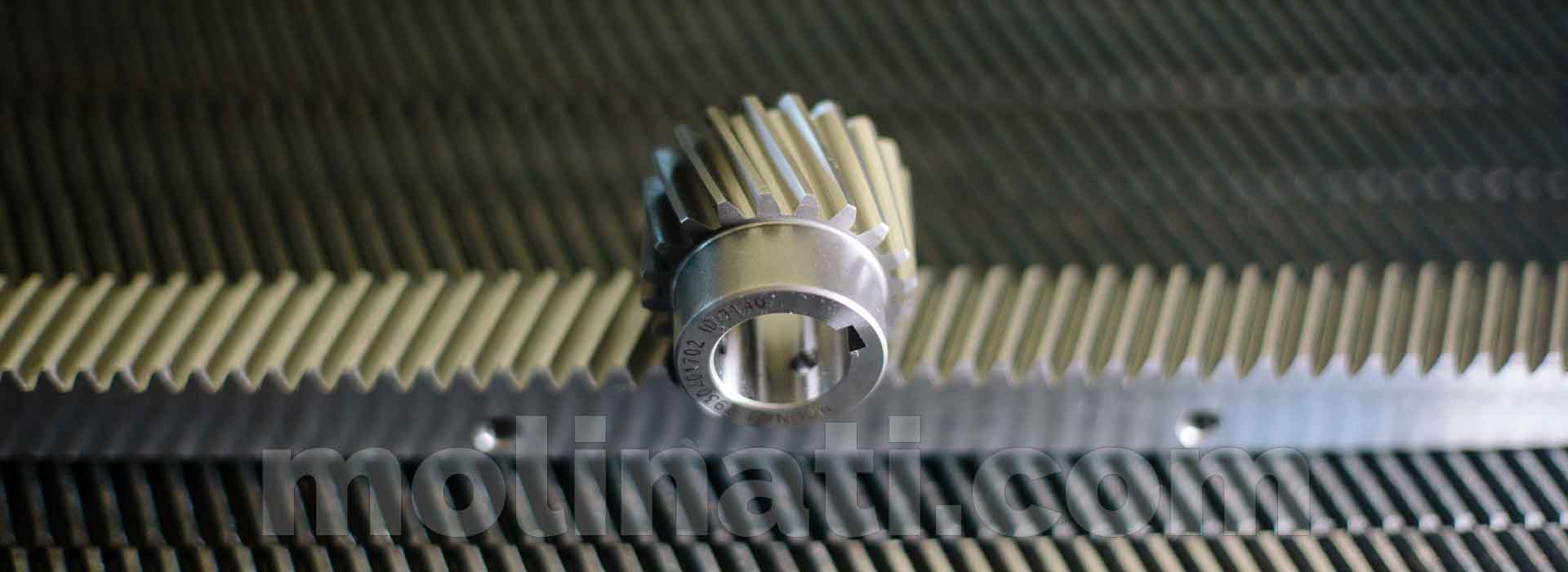

Zahnstangen
Schrägverzahnung
Material: C43
Verzahnung: induktionsgehärtet
Eingriffswinkel: 20°
Ausführung: geschliffene Ebenen und Verzahnung
Teilungstoleranz: einzeln 0,006
insgesamt ± 0,05 / 1000
; "Zahnstangen")
| Artikel- nummer |
Modul m= |
L | Zähne N° Z= |
Teilung pt= |
b | h | h0 | h1 | L1 | L2=L3 | D1 | D2 | b1 | Bohr- ungen N. |
| C150080DST | 1,50 | 400 | 80 | 5,000 | 24 | 24 | 22,50 | 8 | 120 | 20 | 11 | 7 | 7 | 4 |
| C150128DST | 1,50 | 640 | 128 | 5,000 | 24 | 24 | 22,50 | 8 | 120 | 20 | 11 | 7 | 7 | 6 |
| C150200DST | 1,50 | 1000 | 200 | 5,000 | 24 | 24 | 22,50 | 8 | 120 | 20 | 11 | 7 | 7 | 9 |
| C200060DST | 2,00 | 400 | 60 | 6,667 | 24 | 24 | 22,00 | 8 | 120 | 20 | 11 | 7 | 7 | 4 |
| C200075DST | 2,00 | 500 | 75 | 6,667 | 24 | 24 | 22,00 | 8 | 125 | 62,50 | 11 | 7 | 7 | 4 |
| C200096DST | 2,00 | 640 | 96 | 6,667 | 24 | 24 | 22,00 | 8 | 120 | 20 | 11 | 7 | 7 | 6 |
| C200150DST | 2,00 | 1000 | 150 | 6,667 | 24 | 24 | 22,00 | 8 | 120 | 20 | 11 | 7 | 7 | 9 |
| C250048DST | 2,50 | 400 | 48 | 8,333 | 29 | 29 | 26,50 | 9 | 120 | 20 | 14 | 9 | 9 | 4 |
| C250120DST | 2,50 | 1000 | 120 | 8,333 | 29 | 29 | 26,50 | 9 | 120 | 20 | 14 | 9 | 9 | 9 |
| C300040DST | 3,00 | 400 | 40 | 10,000 | 29 | 29 | 26,00 | 9 | 120 | 20 | 14 | 9 | 9 | 4 |
| C300064DST | 3,00 | 640 | 64 | 10,000 | 29 | 29 | 26,00 | 9 | 120 | 20 | 14 | 9 | 9 | 6 |
| C300100DST | 3,00 | 1000 | 100 | 10,000 | 29 | 29 | 26,00 | 9 | 120 | 20 | 14 | 9 | 9 | 9 |
-
