CREMAGLIERE PASSO MODULARE Q9

dentatura elicoidale dentata di precisione

DSF cremagliere passo modulare
SERIE
DSF

Qualità: 9e27 DIN 3962/63/67
Materiale: C45 UNI EN 10027-1; Rm≈650N/mm²
Esecuzione dentatura: dentatura finita di utensile.
Dati dentatura:

  • angolo pressione α=20°;
  • angolo elica ß=19,528°
  • senso elica= DESTRO

Fp errore sul passo totale:
dipendente dalla lunghezza della cremagliera (in tabella)

Le cremagliere di precisione Molinati della Serie DSF a passo modulare Q9 sono prodotte in lunghezza (da 500 a 1000 mm) e modulo (1,5 a 6 mm) variabili e rappresentano lo standard a livello internazionale di cremagliere a dentatura elicoidale finite di fresatrice.
Il processo di produzione, che avviene interamente all'interno della nostra azienda, è monitorato sin dalle prime fasi per garantire al cliente la massima qualità ed efficienza.
L'utilizzo di pignoni su cremagliere serie DSF a dentatura elicoidale assicura movimenti lineari veloci, precisi e silenziosi nei macchinari industriali di ogni settore.

DSF cremagliere passo modulare

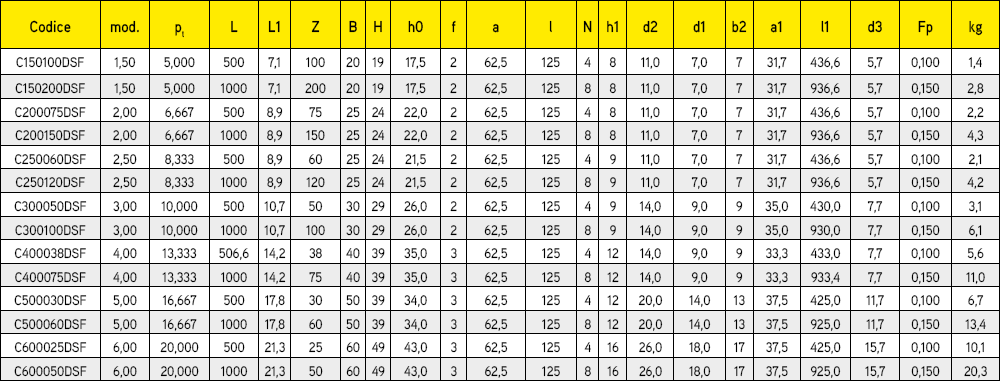

tutte le quote sono espresse in mm
DSF cremagliere passo modulare

pt: passo tangenziale - Z: numero dei denti - N: numero dei fori - d3: preforatura per spina


Note: è necessaria una controcremagliera di montaggio per il posizionamento corretto tra due cremagliere consecutive (fornibile a parte). - Su richiesta fornitura del pignone.
