ZAHNSTANGE MIT GERADER HOCHGENAUER Q6

Gehärtete und geschliffene Schrägverzahnung

DSC246 Präzisions-Zahnstange Q6
SERIE
DSC246

Qualität: 6h23 DIN 3962/63/67
Material: C45 UNI EN 10027-1
Verzahnung: Induktionsgehärtet (HRC 54-58) und geschliffen.
Verzahnungsdaten:

  • Eingriffswinkel α=20°;
  • Schrägungswinkel ß=19,528°
  • Schrägungsrichtung = RECHTSSTEIGEND

fp Einzelteilungsfehler: Modul < 3,0: 0,006 / Modul ≥ 3,0: 0,008

Fp Gesamtteilungsfehler:
abhängig von der Länge der Zahnstange (siehe Tabelle)

Die Molinati-Präzisionszahnstangen der DSC246-Serie mit modularer Teilung Q6 werden in variabler Länge (500 bis 1000 mm) und Modul (1,5 bis 6 mm) hergestellt und entsprechen dem internationalen Standard für gehärtete und geschliffene schrägverzahnte Zahnstangen dar.
Die Härtung der Verzahnung wird nach bestimmten Parametern durchgeführt und der gesamte Produktionsprozess wird überwacht, um dem Kunden die maximale Qualität und Effizienz zu gewährleisten.
Die Verwendung von Zahnrädern auf schrägverzahnten Zahnstangen der Serie DSF gewährleistet schnelle, präzise und geräuscharme lineare Bewegungen in Industriemaschinen jeder Art.

DSC246 Präzisions-Zahnstange Q6

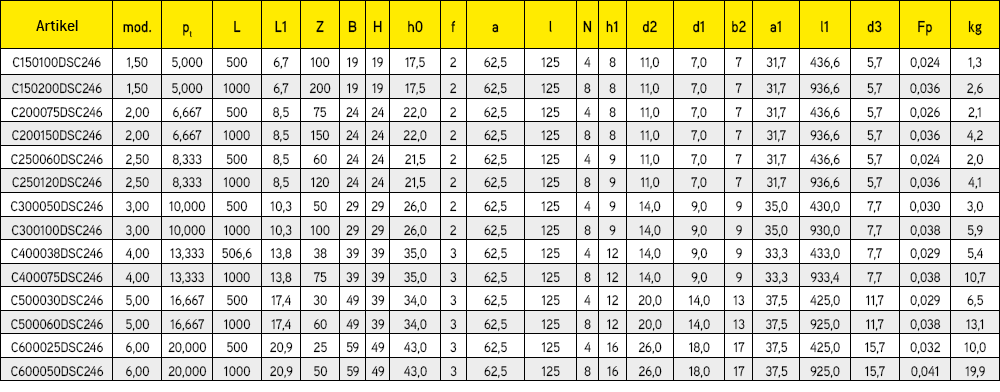

Alle Maße in [mm]
DSC246 Präzisions-Zahnstange Q6

pt:Stirnteilung - Z: Zähnezahl - N: Bohrungsanzahl - d3: vorgebohrte Bohrungen für Verstiftungen


Bitte beachten: zur Montage ist eine separat verfügbare Montagezahnstange notwendig, um die Teilung zwei aufeinanderfolgender Zahnstangen zu gewährleisten - Das Ritzel kann auf Anfrage mitgeliefert werden.
