PRÄZISIONS-ZAHNSTANGE Q6

Gehärtete und geschliffene Schrägverzahnung

DST Präzisions-Zahnstange Q6
SERIE
DST

Qualität: 6h23 DIN 3962/63/67
Material: C45 UNI EN 10027-1
Verzahnung: Induktionsgehärtet (HRC 54-58) und geschliffen.
Verzahnungsdaten:

  • Eingriffswinkel α=20°;
  • Schrägungswinkel ß=19,528°
  • Schrägungsrichtung = RECHTSSTEIGEND

fp Einzelteilungsfehler: Module < 3,0: 0,006 / Modul ≥ 3,0: 0,008

Fp Gesamtteilungsfehler:
abhängig von der Länge der Zahnstange (siehe Tabelle)

DST Präzisions-Zahnstange Q6

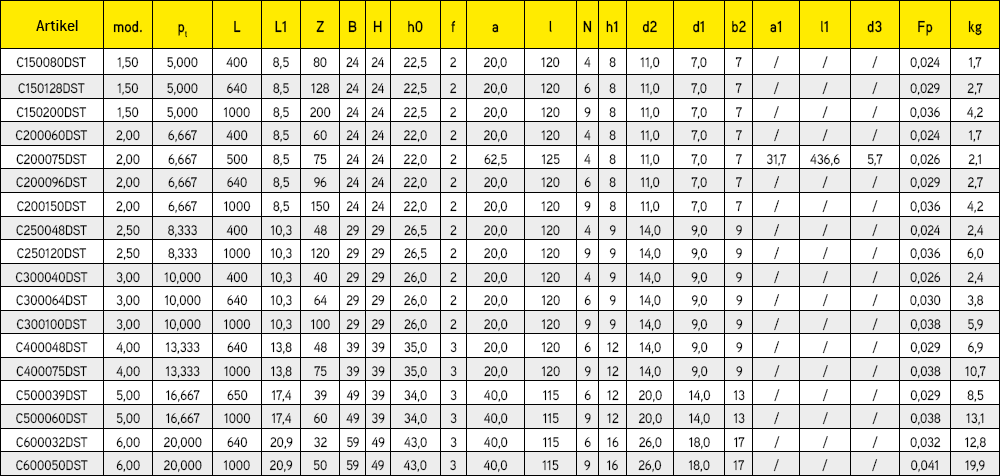

Alle Maße in [mm]
DST Präzisions-Zahnstange Q6

pt:Stirnteilung - Z: Zähnezahl - N: Bohrungsanzahl - d3: vorgebohrte Bohrungen für Verstiftungen


Bitte beachten: zur Montage ist eine separat verfügbare Montagezahnstange notwendig, um die Teilung zwei aufeinanderfolgender Zahnstangen zu gewährleisten - Das Ritzel kann auf Anfrage mitgeliefert werden.
