GERADVERZAHNTE ZAHNSTANGE Q9

Gefräste Ausführung

NSF Geradverzahnte Zahnstangen Q9
SERIE
NSF

Qualität: 9e27 DIN 3962/63/67
Material: C45 UNI EN 10027-1; Rm≈650N/mm²
Verzahnung: gefräst.
Verzahnungsspezifikationen:

  • Eingriffswinkel α=20°;
  • Schrägungswinkel ß=0°
  • Schrägungsrichtung = /

Fp Gesamtteilungsfehler:
abhängig von der Länge der Zahnstange (siehe Tabelle)

Die Molinati-Präzisionszahnstangen der NSF-Serie mit modularer Teilung Q9 werden in variabler Länge (von 499,5 bis 1017,8 mm) und Modul (von 1,50 bis 6 mm) hergestellt und entsprechen dem internationalen Standard für gefräste geradverzahnte Zahnstangen.
Der Produktionsprozess, der vollständig in unserem Unternehmen stattfindet, wird von Anfang an überwacht, um dem Kunden maximale Qualität und Effizienz zu garantieren.
Die Verwendung von Zahnrädern auf geraden Zahnstangen der NSF-Serie gewährleistet schnelle, präzise und geräuscharme lineare Bewegungen in Industriemaschinen jeder Art.

NSF Geradverzahnte Zahnstangen Q9

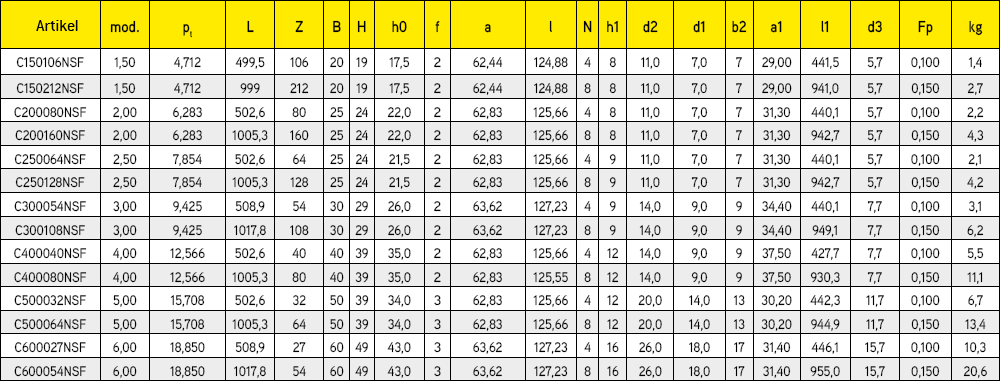

Alle Maße in [mm]
NSF Geradverzahnte Zahnstangen Q9

pt:Stirnteilung - Z: Zähnezahl - N: Bohrungsanzahl - d3: vorgebohrte Bohrungen für Verstiftungen


Bitte beachten: zur Montage ist eine separat verfügbare Montagezahnstange notwendig, um die Teilung zwei aufeinanderfolgender Zahnstangen zu gewährleisten - Das Ritzel kann auf Anfrage mitgeliefert werden.
